Welch Allyn CP 150 EKG-apparat med 10-avledningskabel

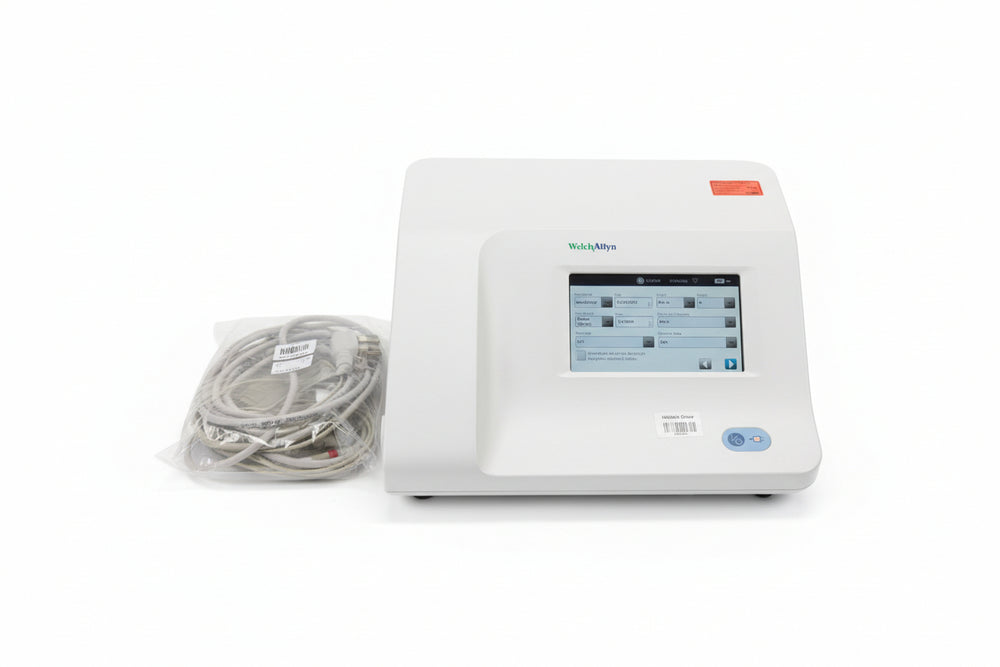

Welch Allyn CP 150 vilo-EKG-apparat med 10-avledningskabel, begagnad

Welch Allyn CP 150 är en EKG-apparat för vilo-EKG inom primärvård, företagshälsovård och öppenvårdsmottagningar. Den registrerar en kurva av diagnostisk kvalitet, visar den på en 7 tums pekskärm i färg innan något skrivs ut och ger en utskrift i fullstorlek på Z-vikt termopapper. Den levereras här med 10-avledningskabeln.

Benämningen är värd att reda ut, eftersom den är en vanlig orsak till felbeställningar av EKG-apparater. En 10-avledningskabel har tio avledningssladdar och tio elektroder på patienten: en på varje extremitet och sex över bröstkorgen. Dessa tio elektroder ger de tolv vyer som klinikern tolkar, så en 10-avledningskabel och ett 12-avlednings-EKG är samma sak beskrivet från olika håll. En apparat utan kabel registrerar ingenting alls, och det är därför kabeln är det tillbehör som avgör om en begagnad EKG-apparat går att använda direkt vid leverans.

I praktiken gör CP 150 nytta genom tre saker. Snabbstart innebär att en registrering kan göras så snart patienten ligger på britsen, i stället för efter en uppstartssekvens. Förhandsgranskningen före utskrift gör att en dålig kurva upptäcks och tas om på skärmen i stället för på papper, vilket en hektisk mottagningsdag sparar både papper och tid. Och övervakningen av avledningskvaliteten signalerar en dålig elektrodkontakt före registreringen, vilket är skillnaden mellan en ren kurva och en omtagning.

Anslutning sker via USB och Ethernet som standard, med möjlighet att lagra och granska undersökningar på en dator via en CardioPerfect-arbetsstation, och minst 100 undersökningar kan sparas i själva apparaten. Batteridrift ger cirka åtta timmar eller ungefär 250 registreringar per laddning, så apparaten kan tas till patienten i stället för tvärtom.

Referenser

Egenskaper

• 7 tums pekskärm i färg med 800 x 480 pixlar, som används för inmatning av patientdata och förhandsgranskning av kurvan, vilket tar bort det krångel med knappsatsen som gör äldre apparater långsamma.
• Förhandsgranskning före utskrift, i vyer med 3, 6 eller alla 12 avledningar, så att en dålig registrering upptäcks på skärmen och tas om i stället för att skrivas ut och kastas.
• Snabbstart, så att en registrering kan startas så snart patienten är redo i stället för efter en uppstartssekvens.
• Övervakning av avledningskvalitet, som kontrollerar varje elektrodanslutning och ger en uppmaning före registreringen, vilket är där de flesta omtagningar har sitt ursprung.
• Utskrift i fullstorlek på Z-vikt termopapper, 21 x 28 cm, vilket är det format som de flesta brittiska mottagningar arkiverar och skickar.
• Minst 100 undersökningar sparade i apparaten, med export till ett USB-minne eller till en CardioPerfect-arbetsstation.
• Standard- och Cabrera-avledningskonfiguration, så att utdata följer lokal rapporteringspraxis.
• Avancerad filtrering, med ett 35 Hz-filter mot muskeltremor, ett 0,5 Hz högpresterande baslinjefilter och valbar dämpning av nätstörningar på 50 eller 60 Hz.
• Common mode-dämpning över 80 dB, vilket är det som håller kurvan ren i ett rum fullt av annan elektrisk utrustning.
• Batteridrift, cirka 8 timmars kontinuerlig användning eller 250 registreringar per laddning, med laddning till större delen av kapaciteten på cirka 4 timmar.
• USB- och Ethernet-anslutning som standard, med en USB-klientport och fyra USB-värdportar.

Viktig information

Verifiera före klinisk användning. Detta är en diagnostisk mätutrustning. Kontrollera vid mottagandet att apparaten registrerar en ren kurva på alla tolv avledningar med en simulator eller en känd frisk försöksperson, jämför utskriften med kurvan på skärmen, och kontrollera att inställningarna för datum, tid och pappershastighet är korrekta innan någon registrering arkiveras i en patientjournal. Elsäkerhetskontroll, inklusive läckström i patientanslutna delar, utförs som för all begagnad nätdriven medicinteknisk utrustning. Inget kalibreringscertifikat medföljer denna enhet, och fortlöpande underhåll och återkommande kontroller är den användande organisationens ansvar enligt PUWER 1998.

Tolkningen är ett beslutsstöd, inte en diagnos. Om en apparat har tolkningsfunktionen MEANS är de utlåtanden den skriver ut en andra bedömning som genereras av en algoritm, och de granskas alltid av en kliniker som är behörig att bedöma ett EKG. En otolkad kurva är inte en normal kurva, och en tolkad kurva är inte en bekräftad diagnos. Om denna enskilda apparat har tolkningsfunktionen bekräftas före leverans, eftersom CP 150 såldes i båda konfigurationerna och de två ser likadana ut.

Kablar, elektroder och hygien. Kontrollera patientkabeln och varje avledningssladd med avseende på skadad isolering, böjda stift och spruckna kontakter före varje användning, eftersom en skadad kabel ger artefakter som kan misstas för patologi. Elektroderna är engångsartiklar och återanvänds aldrig mellan patienter. Färgkodningen av avledningssladdarna skiljer sig mellan AHA- och IEC-standarderna, så kontrollera vilken standard den medföljande kabeln följer innan den används av personal som är utbildad på den andra, och rengör kabeln och apparaten enligt lokala rutiner för dekontaminering mellan patienter.
